Product Details

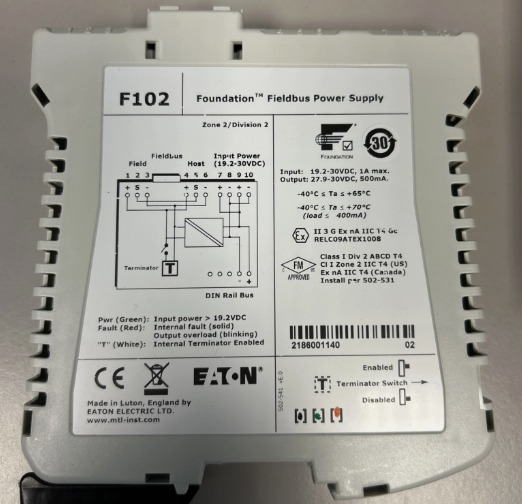

Modul catu daya segmen tunggal ( single-segment fieldbus power supply ) non-redundan yang dirancang khusus untuk jaringan FOUNDATION Fieldbus H1 atau Profibus PA. Modul ini diproduksi oleh lini produk MTL Eaton (sebelumnya dikenal sebagai MTL-Relcom). Berbeda dengan tipe F101, varian F102 memiliki tegangan keluaran yang tinggi , sehingga sangat ideal untuk menyuplai segmen jaringan berbeban berat ( heavily loaded ) atau instalasi dengan bentangan kabel yang sangat panjang. \n \n
\nSpesifikasi Teknis Utama
\n \n Tegangan Input : 19,2 – 30,0 VDC. \n Tegangan Output : 27,9 VDC (Minimum) hingga 30,0 VDC pada arus 500 mA . \n Kapasitas Arus : Sanggup menyuplai daya hingga 500 mA penuh untuk satu segmen Fieldbus. \n Isolasi Galvanik : Menyediakan isolasi penuh antara daya input (pembangkit) dan segmen fieldbus sesuai standar IEC61158-2. \n Suhu Operasional : Tangguh untuk area industrial dengan rentang –40°C hingga +65°C . \n Sertifikasi Area Bahaya : Memiliki sertifikasi Ex nA untuk diaplikasikan pada Zone 2 / Division 2 ( Hazardous Areas ). \n \nFitur Utama Desain Modul

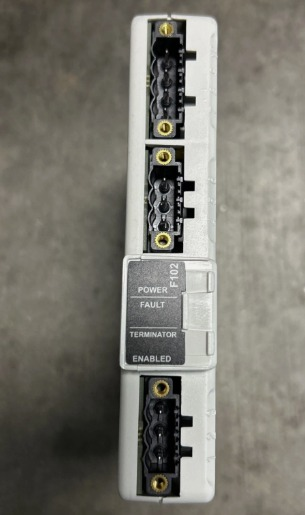

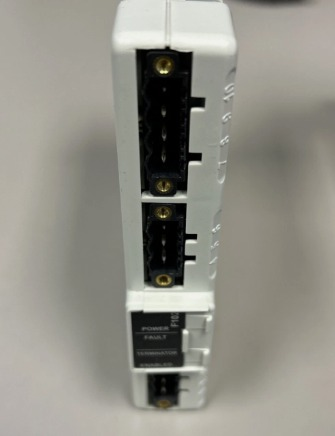

\n \n 3-in-1 Integration : Di dalam satu modul kompak ini sudah terintegrasi fungsi Power Conditioning (penstabil daya), Galvanic Isolation , dan Segment Termination . \n Built-in Terminator Switch : Dilengkapi sakelar fisik di bagian depan modul untuk mengaktifkan atau menonaktifkan terminator terintegrasi (simbol 'T' akan menyala jika aktif). \n DIN-Rail Power Bussing : Mendukung sistem interkoneksi daya internal DIN-rail bus (PBUS01-03) untuk memudahkan penyaluran daya antar-modul tanpa kabel jumper yang rumit. \n \n Indikator LED Diagnostik :
\n \n Power (Hijau) : Menyala konstan menandakan input tegangan normal. \n Fault (Merah - Berkedip) : Menandakan adanya korsleting ( short circuit ) atau kelebihan beban ( over-current ) pada kabel segmen lapangan. \n Fault (Merah - Konstan) : Menandakan kegagalan komponen internal modul. \n \n
