Product Details

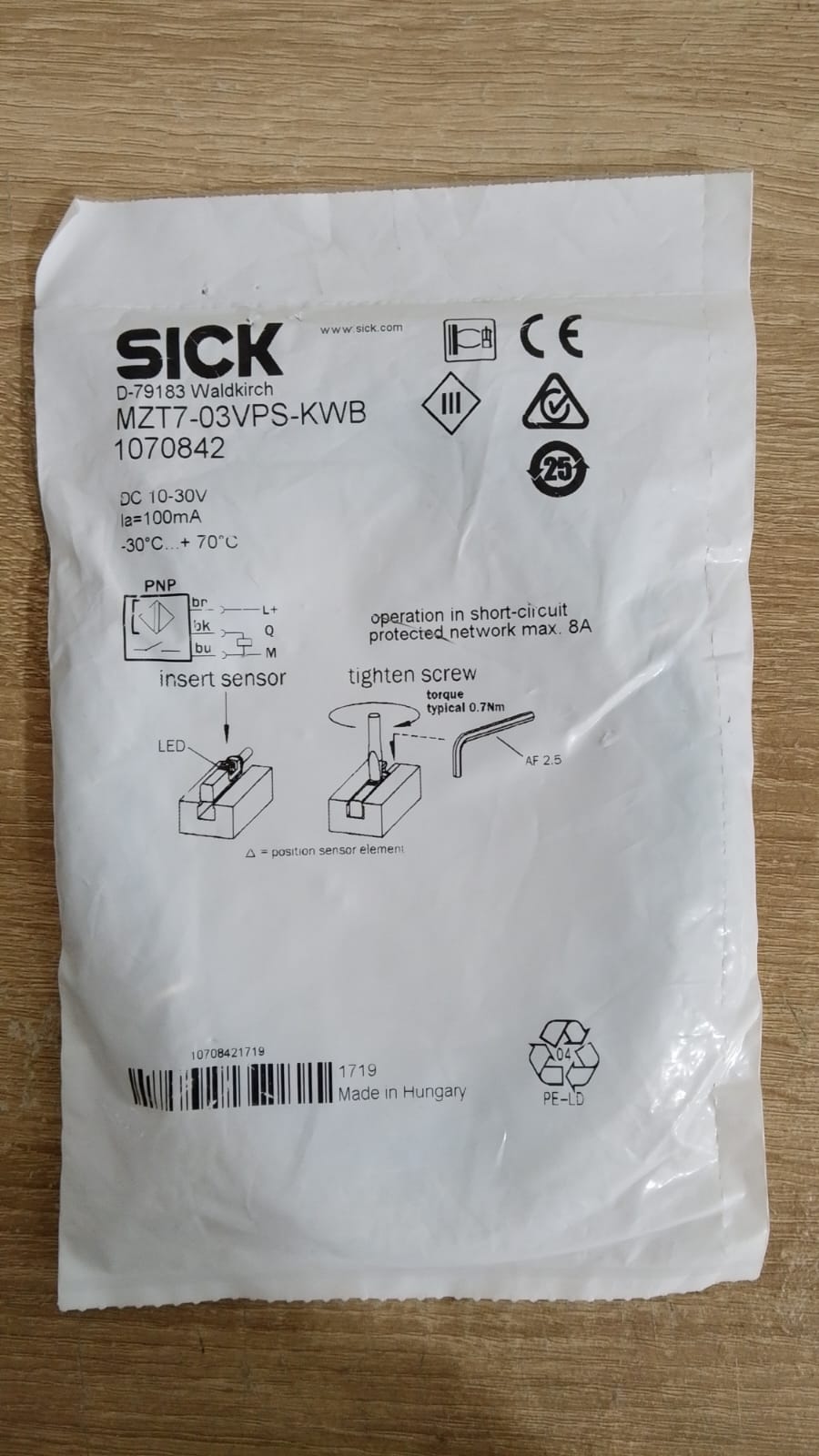

Sensor medan magnetik ( magnetic cylinder sensor ) berbasis teknologi GMR ( Giant Magnetoresistive )—bukan tipe reed switch mekanis tradisional—yang diproduksi oleh SICK . Sensor ini dirancang khusus untuk mendeteksi posisi piston secara presisi pada silinder pneumatik dengan slot tipe T (T-slot) . \nSpesifikasi Teknis Utama

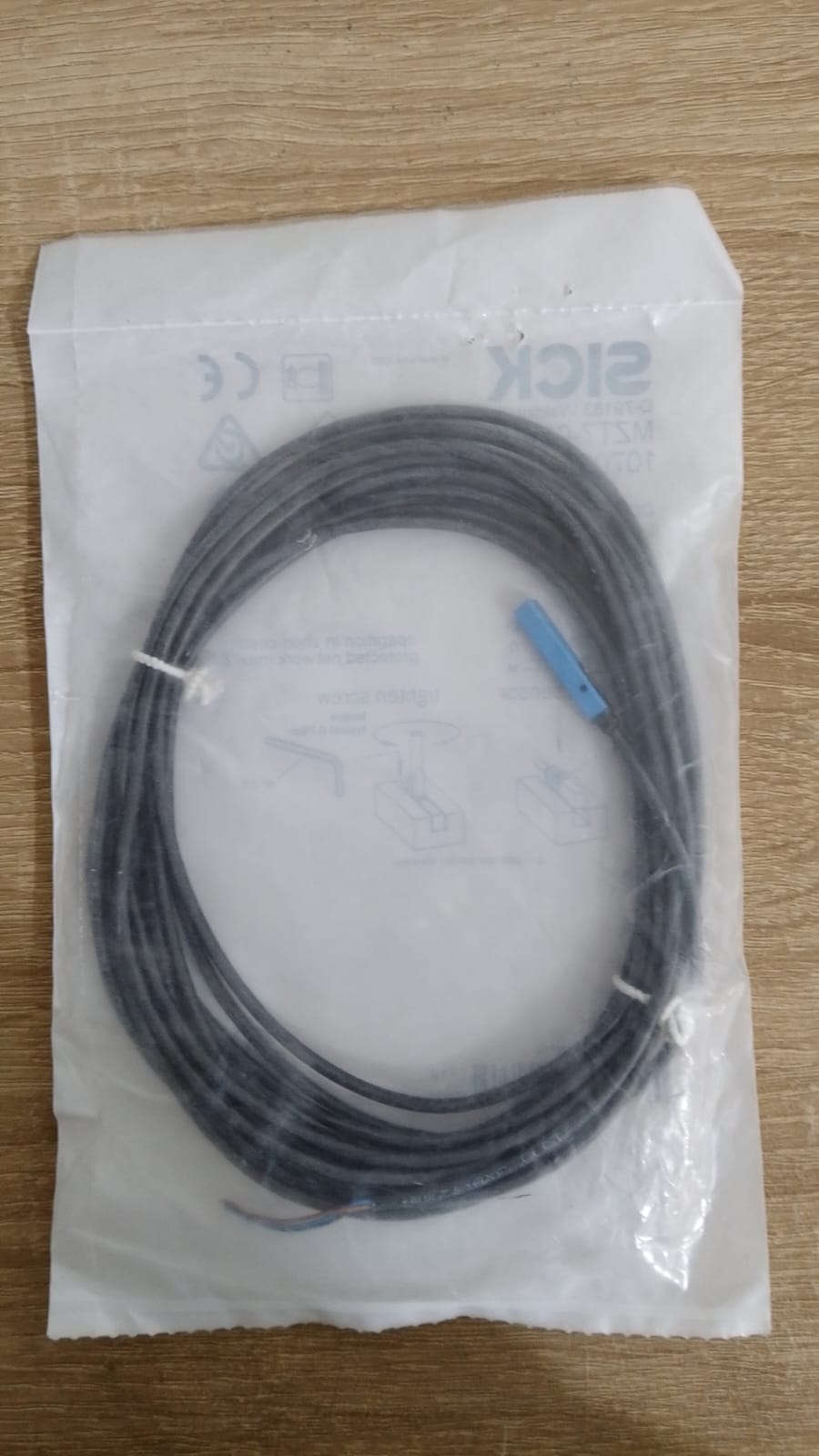

\n \n Tipe Output / Kontak: PNP / NO (Normally Open / Normally Active). \n Koneksi Kelistrikan: DC 3-wire (3 kabel). \n Tipe & Panjang Kabel: Kabel PVC sepanjang 5 meter dengan ujung kabel terbuka ( stripped ). \n Tegangan Kerja: 10V DC hingga 30V DC \n Sensitivitas Respon: 3mT dengan jarak overrun tipikal 10mm \n Frekuensi Switching: Sangat cepat hingga 1.000 Hz . \n Tingkat Perlindungan: Standar IP65 dan IP67 (tahan air dan debu industri). \n Fitur Fisik: Dilengkapi indikator status berupa lampu LED dan bodi plastik berukuran panjang 29,5mm. \n \nArti Kode Penamaan (Nomor Model)
\n \n MZT7: Seri sensor silinder magnetik untuk slot T dari SICK. \n 03V: Sensitivitas deteksi magnetik senilai 3mT \n P: Output sirkuit jenis PNP . \n S: Fungsi kontak NO (Normally Open) . \n KWB: Indikasi koneksi menggunakan kabel langsung ( cable outlet axial ) dengan panjang 5 meter . \n \nKode Warna Wiring (3-Wire)
\n
\nSaat menghubungkan kabel sensor ini ke modul PLC atau kontroler:
\n \n Cokelat (Brown): Jalur Positif catu daya +10V hingga +30V DC \n Biru (Blue): Jalur Negatif catu daya (0 V / GND). \n Hitam (Black): Jalur Sinyal Output menuju beban/PLC (Sinyal PNP). \n \n
